Отрисовка здания

+31

1. Исходное фото оставляет желать лучшего, поэтому здание придется отрисовывать с нуля.

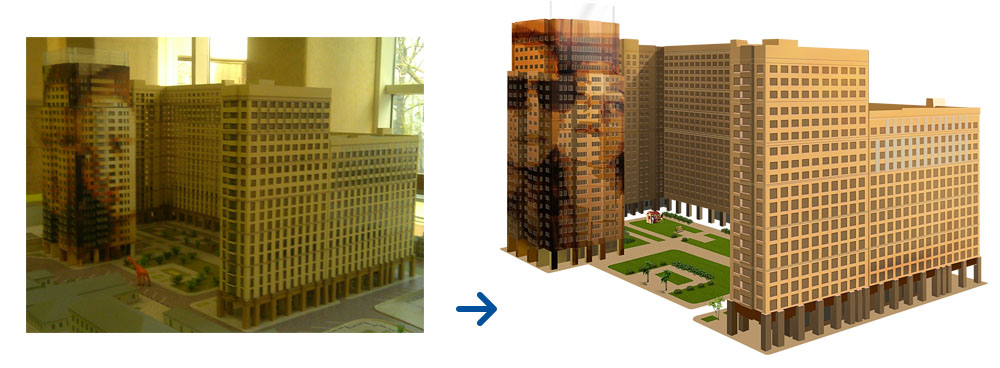

Исходное фото и результат

2. Корректирую контрастность и освещение с помощью кривых (Ctrl+M) и уровней (Ctrl+L), исправляю перспективу (мне надо, чтобы боковые грани дома были расположены строго вертикально, для контроля выставляю несколько вертикальных направляющих и по ним ориентируюсь).

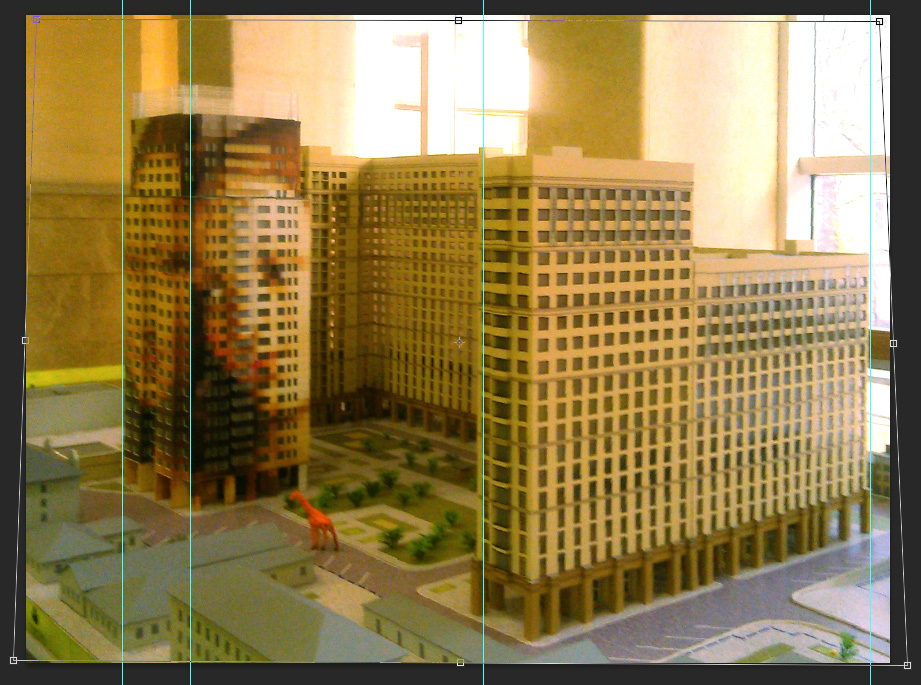

Коррекция исходного фото



3. Отрисовку начинаю с окон здания без рисунка. Окна верхних трех ярусов одинаковые, поэтому рисую прямоугольник (U) окна, цвет пипеткой беру с любого окна, подоконник и однопиксельной линией окнонный проем, и дублирую три эти фигуры по количеству окон, размещая через равные промежутки. Группирую окна в папку, дублирую окна этажа по количеству необходимых+ 1 дубль, который пока скрываю, чтобы использовать его для остальных окон такого же размера (верхние этажи дальней части здания), трансформирую (Ctrl+T) в необходимой перспективе.

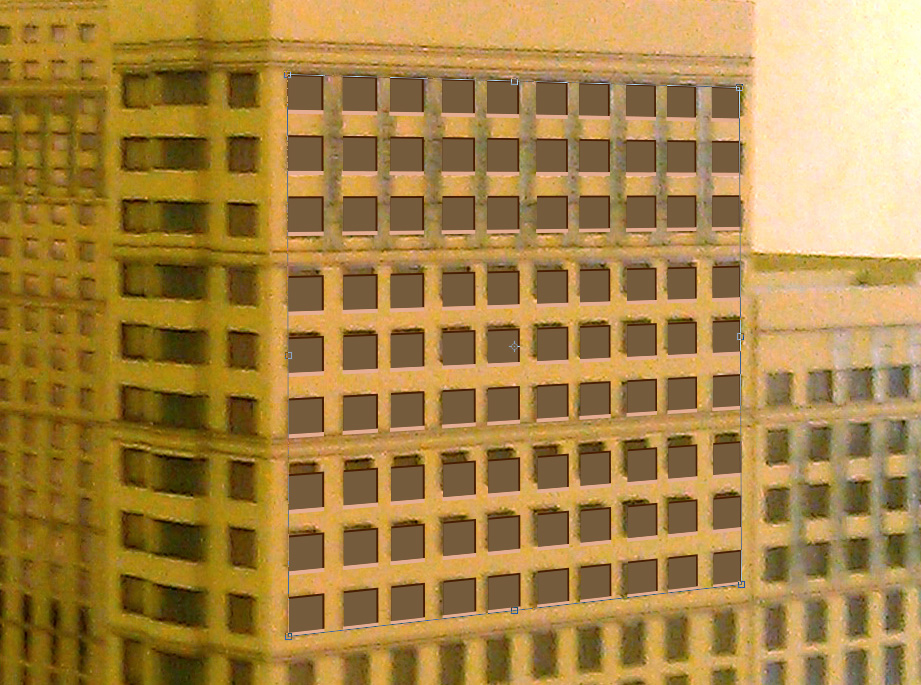

Окна одного яруса



4. Аналогичным образом прорабатываю все остальные окна, для окон другого размера рисую другие размеры самого окна, но размеры проема и подоконника оставляю прежние.

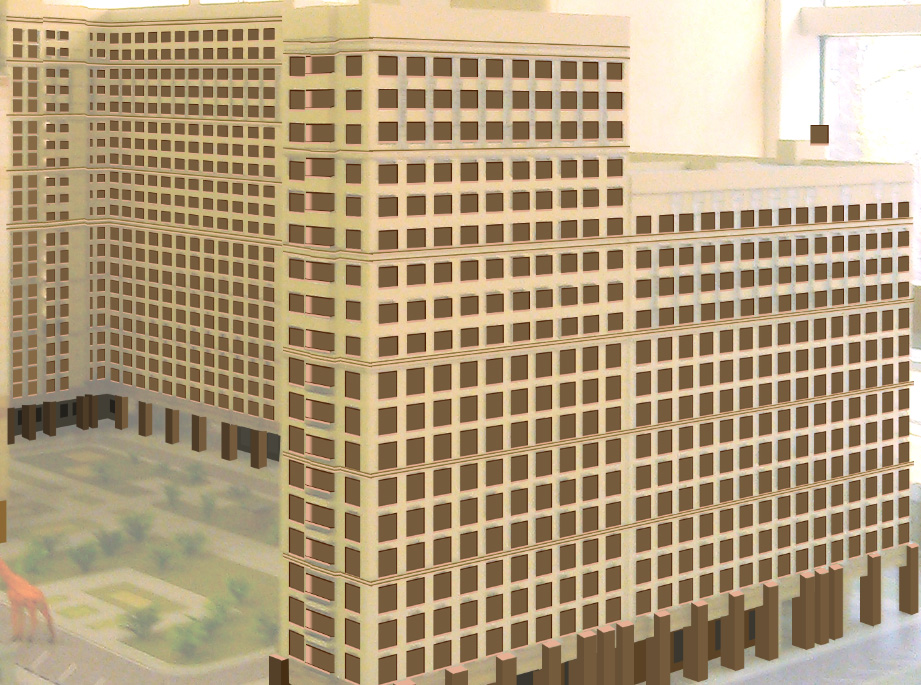

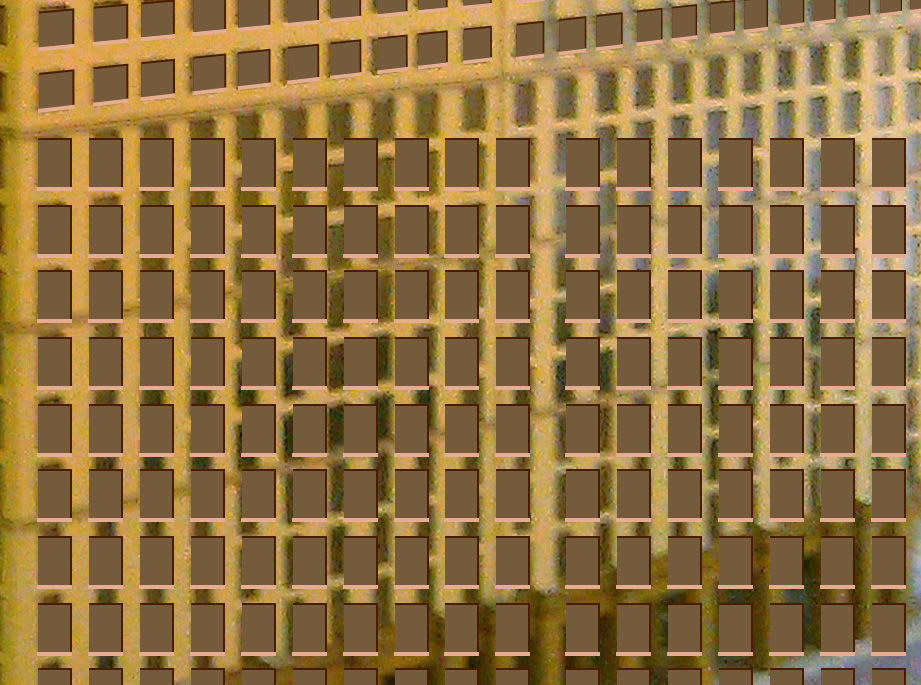

Длинные ряды окон

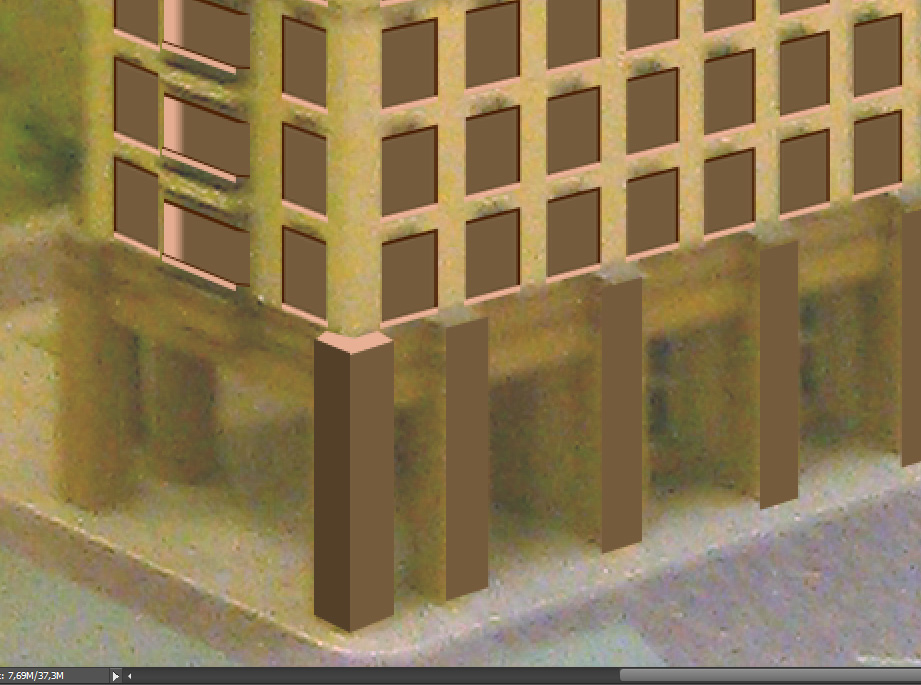

Передние колонны здания


5. Рисую переднюю часть колонн, также дублирую через равные промежутки и трансформирую в перспективе.

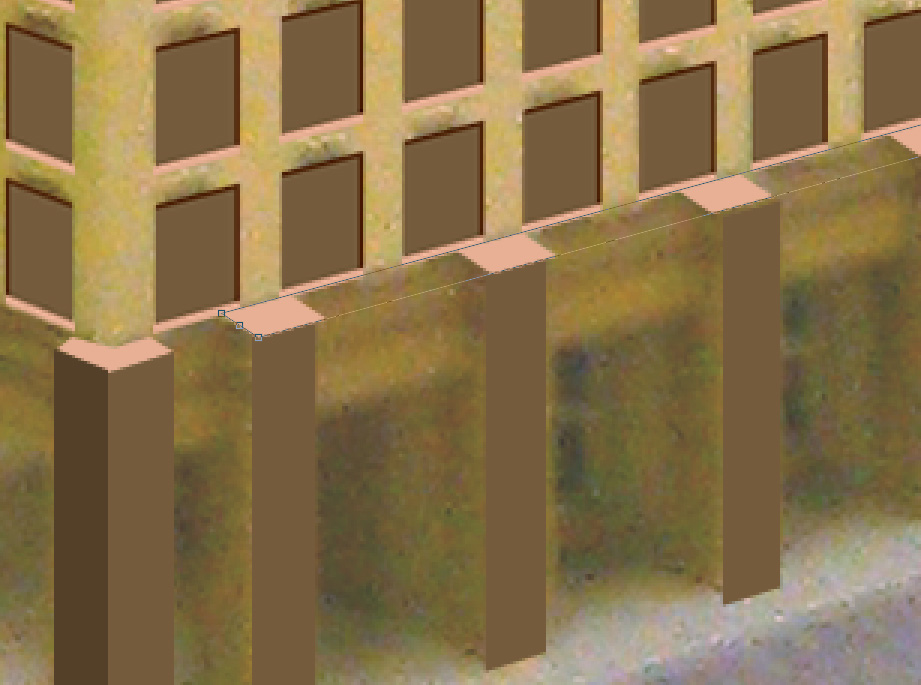

Верх колонн
6. Аналогично для верхушки колонн и внутренней части; прорисовываю детали 1 этажа — за колоннами и рельефные выступы по периметру.

7.Рисую каркас здания.


8. Для создания выступов и углублений на зданиях рисую прямоугольники белого и черного цвета в режимах наложения «Мягкий свет» (Soft light) с заливкой 30−50% и «Умножение» (Multiply) с заливкой 5−40% в зависимости от того, насколько надо осветлить (затенить) основное здание, и использую нарисованные контуры дома в качестве обрезающей маски (Clipping Mask)(Зажатые Crtl+Alt подведите курсор мыши между слоями в панели «Слои"(Layers)-курсор примет вид квадратика со стелочкой вниз-клик- между рядом с иконкой верхнего появилась стрелка, направленная к нижнему слою, а контуры фигуры скрылись по контуру нижнего слоя).

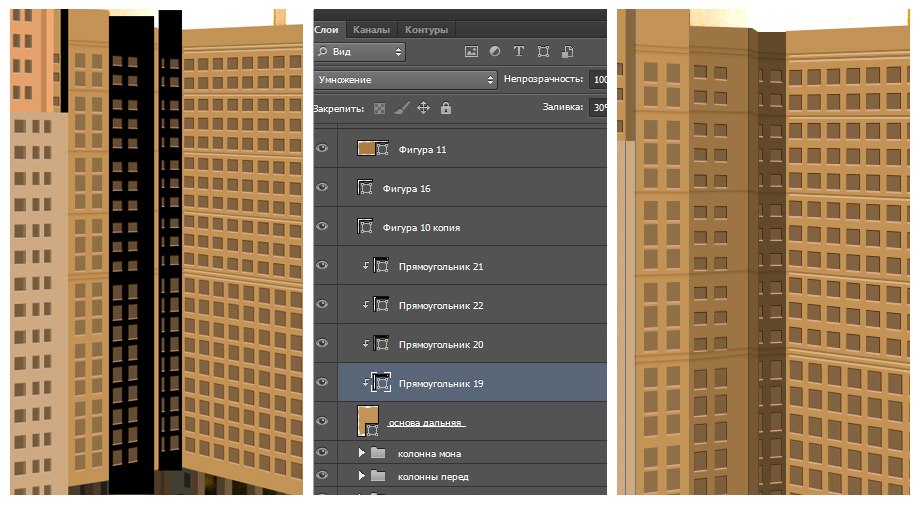

Выступы и проемы здания


Таким образом- со всеми выступами. Смягчаю, где надо границы перехода. Дорисовываю стеклянную верхушку отдельностоящего дома белым цветом с заливкой 10% и применяю стиль слоя с параметрами:

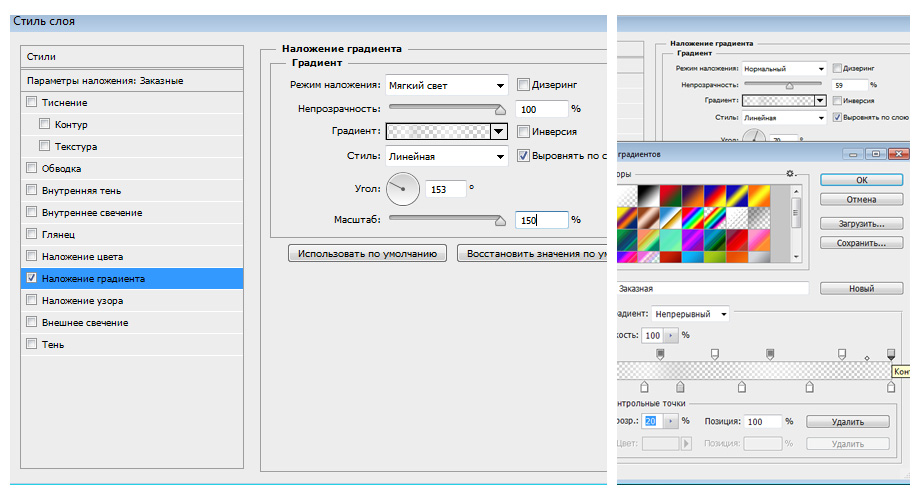

Стиль стеклянной верхушки здания


8. Добавляю общего объема: дублирую фигуру с контурами здания, помещаю над всеми слоями и перекрашиваю: для самого освещенного- в белый цвет, для самого затемненного в черный, для отдельно стоящего здания делаю 2 дубля, одну черного, другую белого цвета.
Применяю к эим слоям слой-маску и меняю режим наложенияна «Экран» (Screen) для белого с заливкой 30−50% и «Умножение» (Multiply) с заливкой 5−40% для черного.

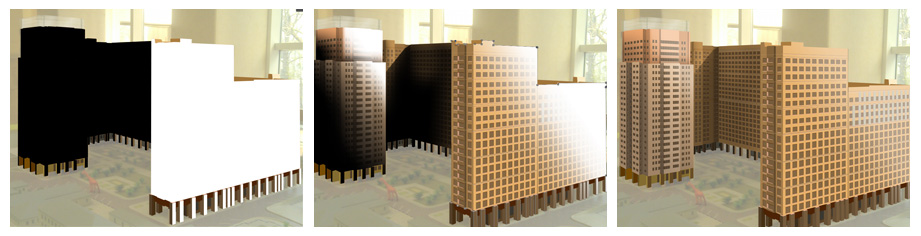

Общий свет здания



9. Выделяю самые освещенные грани здания однопиксельной вертикальной линией белого цвета, чуть затираю края и меняю режим наложения на «Мягкий свет» (Soft light), заливка 60−80%.

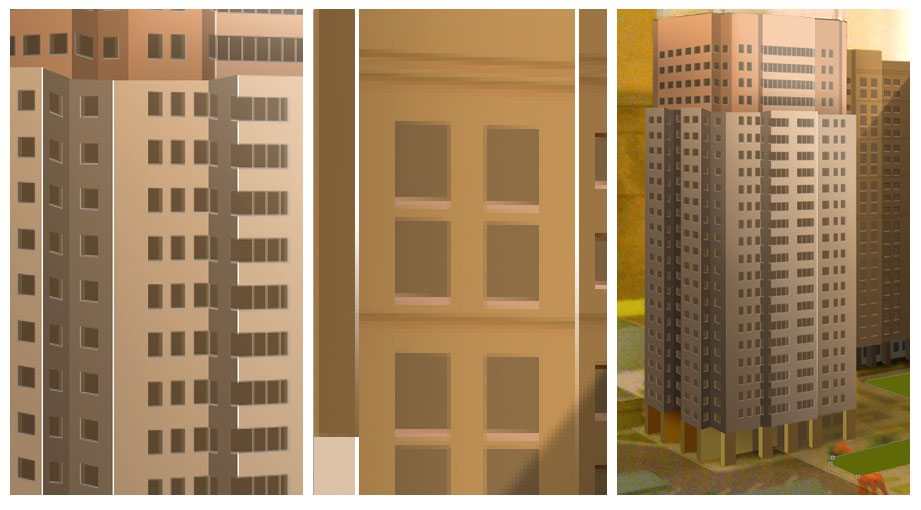

Выделение углов здания

10. Добавляю украшательств, здание готово.

Итог отрисовки здания
