Как-то однажды мне понадобилась картинка, отображающая технологию строительства каркасного дома, а 3д-редактора под рукой не оказалось. Пришлось немного поплясать с бубном, но результат был достигнут).
Изображение в оригинальном размере вы можете посмотреть в конце урока.
Итак, тем, у кого нет 3д-редактора (или если вы не очень сильны в трехмерном моделировании), но картинка позарез нужна, посвящается. Создаем новый документ с белым цветом фона.

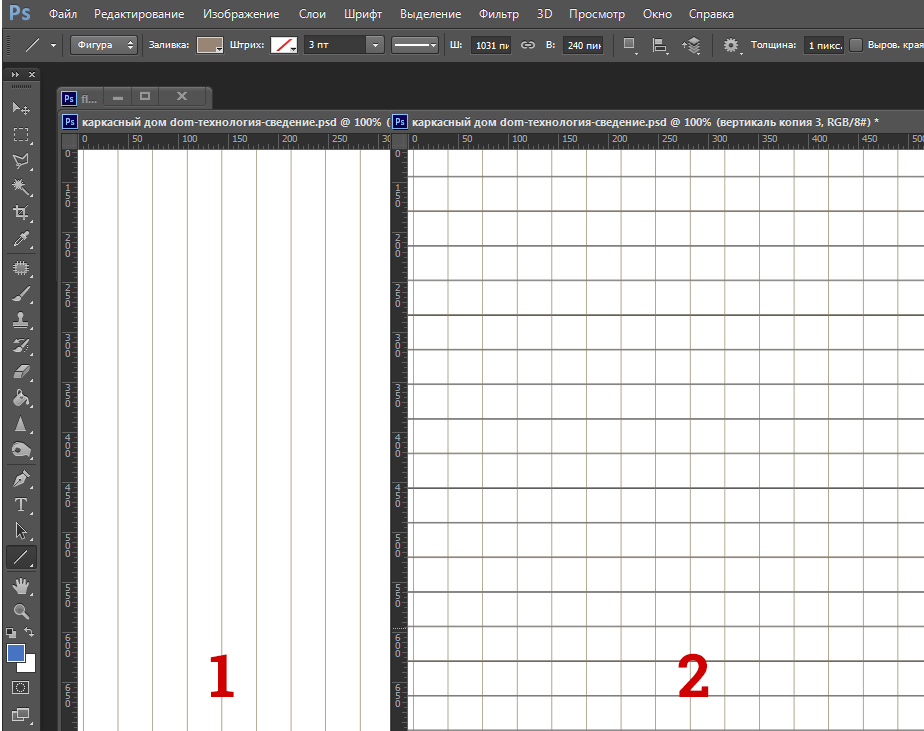

С помощью инструмента "Линия" рисуем 1-пиксельную вертикальную линию. Дублируем и размещаем по всей длине документа на равных расстояниях- получили вертикальную разметку страницы. При зажатой клавише Shift выделяем все наши 1-пк линии в одни фигуру (Ctrl+E), получившуюся фигуру переименовываем в "Вертикаль" (в принципе, переименовывать не обязательно, но это делается для вашего же удобства - когда у вас слоев более полутысяч найти необходимый без смыслового названия не так просто).
2. Дублируем слой "Вертикаль" (Ctrl+J) и поворачиваем его на 90 град. Переименовываем слой в "Горизонталь". Мы получили сетку. Пока ее прячем, она пригодится в дальнейшем.

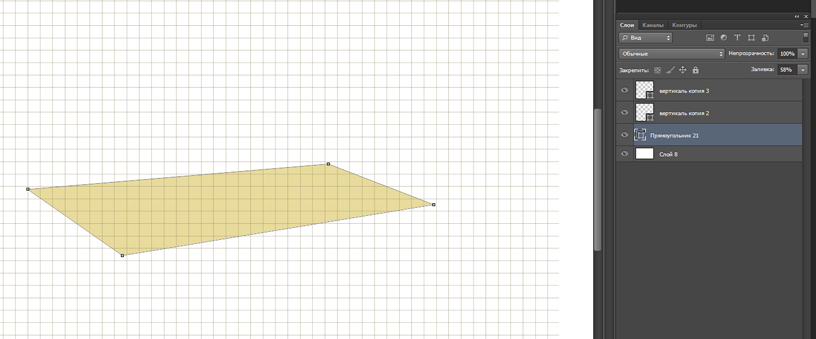

3. Рисуем основание дома - произвольной формы четырехугольник - это прямоугольник в перспективе.

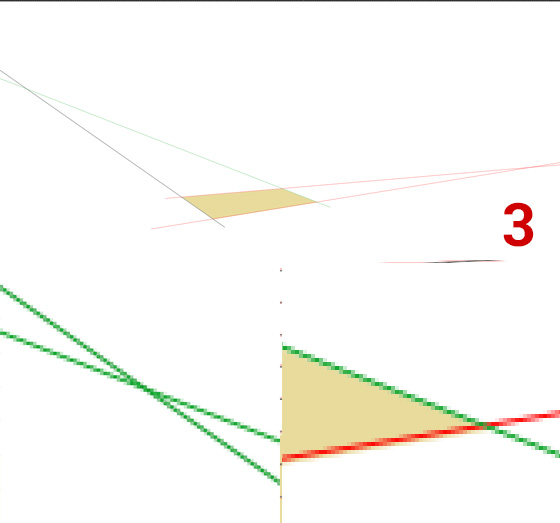

4. Определяем точки схода - с помощью инструмента "Форма" (Shape) рисуем 1пк линии, совпадающие с теми сторонами четырехугольника, которые должны быть, и продлеваем их до точки пересечения- это и есть точка схода. Линии, сходящиеся в одной точке обозначаем одним цветом (я использую красный и зеленый, четко отличаются друг от друга и достаточно заметные, вы можете выбрать любые другие цвета).
На этом шаге важно проследить, чтобы линии максимально точно совпадали с гранями, иначе в дальнейшем вы получите искажение перспективы.

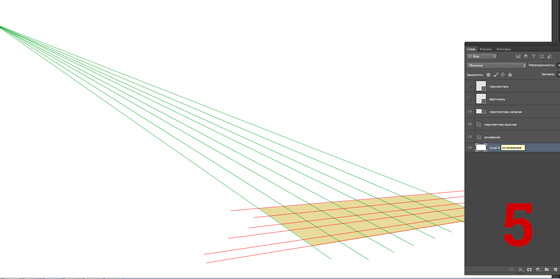

5. Строим перспективные сетки: из точек схода проводим 1пк линии до пересечения с дальней гранью 4х-угольника. Отключаем пока перспективные сетки.

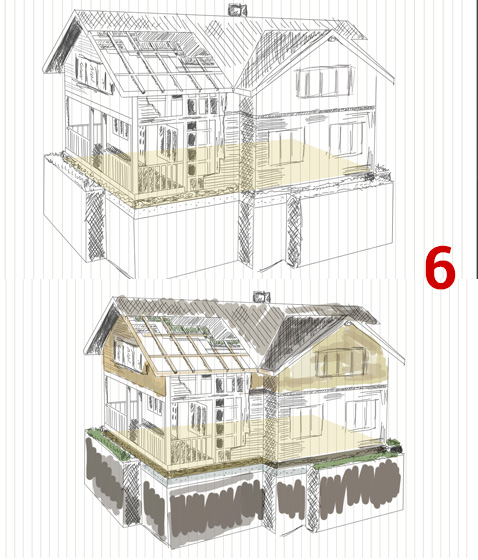

На нарисованном нами основании, созданном в шаге 3, причем вертикальные края строго перпендикулярно горизонтальной сетке, для удобства можно сделать видимым вертикальную сетку. Этот шаг можно нарисовать и карандашом, отсканировать и поместить в ваш документ, мне удобнее в данном случае рисовать сразу в документе. Так как моя конечная цель - нарисовать картинку, отображающую технологию строительства каркасного дома, учитываю это, и набрасываю нужные элементы: строение крыши, слои стен дома, срез земли с фундаментом.
На этом же этапе накладываю ориентировочные цвета будущего изображения- это делать не обязательно, но я предпочитаю прикидывать цветовую гамму сразу, так удобнее ориентироваться и складывается общее видение.

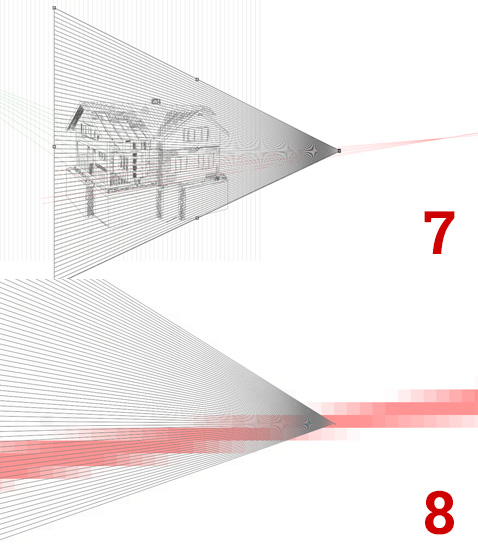

7. Строим перспективу стен:
Включаем слой горизонталь, дублируем (CTRL+j) и трансформируем (Ctrl+t) так, чтобы линии одного края сходились в одной точке (если при трансформировании удерживать зажатой клавишу Ctrl, это даст вам возможность свободно двигать узлы трансформации). Нажимаем Enter.
8. Совмещаем узел сетки с точкой схода и переименовываем в "Перспектива передняя стенка"- мы получили перспективу торцевой части дома.
На данном этапе видно, что нижний край эскиза- земля- сильно расходится с перспективой, поэтому снова жмем Ctrl+T, и трансформируем слой до необходимого.

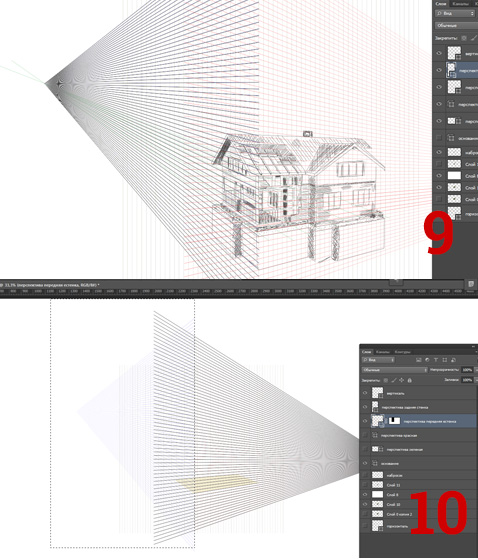

9. Аналогичным образом образовываем перспективу для второй точки схода и называем слой "Перспектива задняя стенка".
10. Прячем края, выходящие за крайнюю вертикальную грань дома с помощью маски.
11. Подготавливаем наши слои для наложения текстур и дальнейшей отрисовки:
Выделяем слои с перспективой торцевой и дальней стенок и наш эскиз, уменьшаем их заливку до 40% и перемещаем в самый верх слоев (Shift+Ctrl+]).

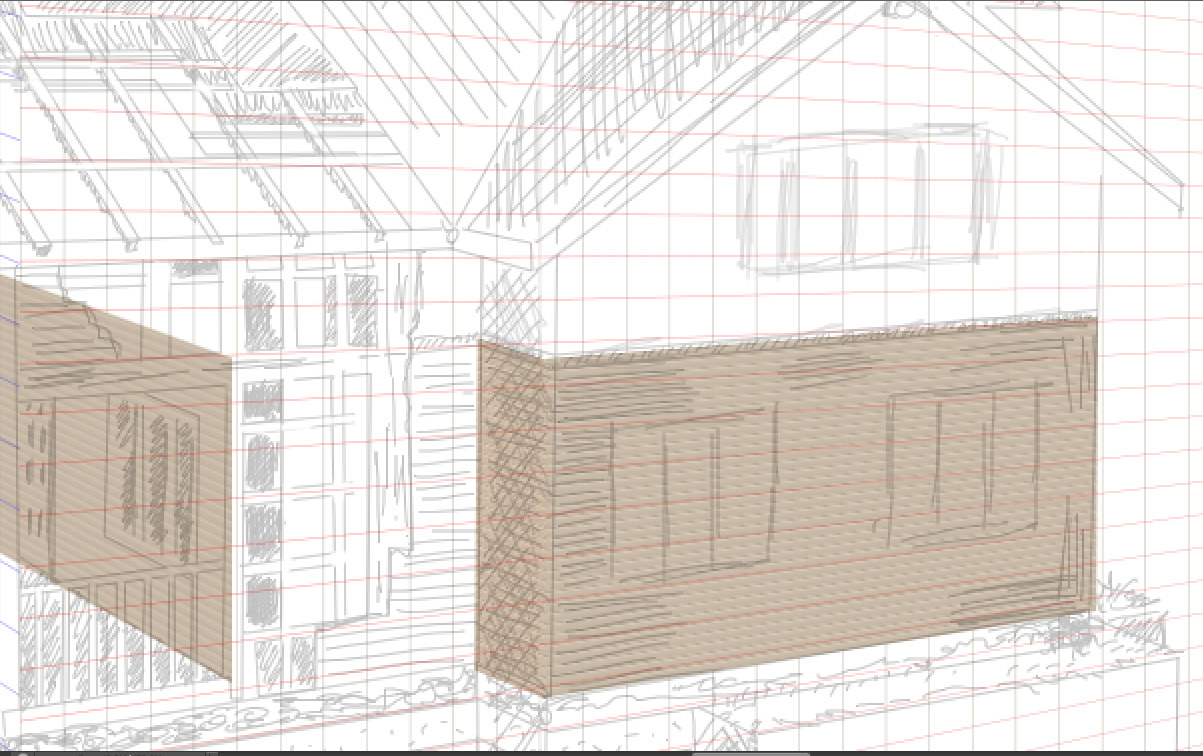

Открываем текстуру вагонки, отрисованной с помощью форм (об этом подробно описано в уроке "Бесшовная текстура вагонки"). Дублируем текстуру до необходимой высоты.
Важно! Не сливайте текстуру, иначе дальнейшая трансформация в перспективе приведет к потери качества изображения!
Трансформируем так, чтобы соединительные линии текстуры совпадали с перспективной сеткой.
13. Аналогично накладывает текстуру бревенчатой кладки (урок "Создание бесшовной текстуры бревенчатой кладки") и окна из урока "Рисуем трехстворчатое окно".
14. Рисуем веранду и перила

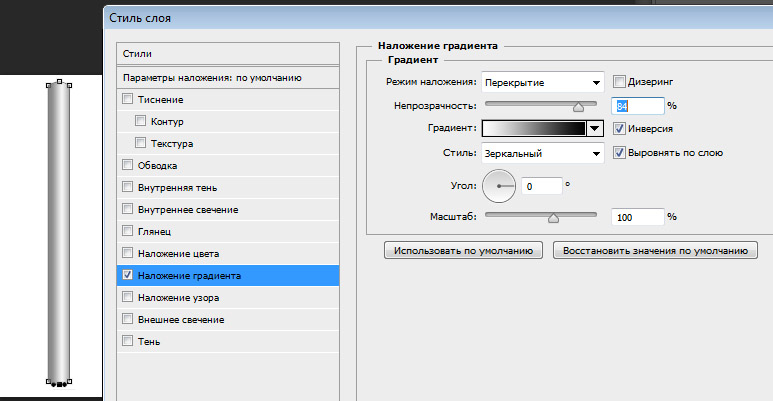

Для вертикальной перекладины перил рисуем прямоугольник серого цвета, закругляем ему края и применяем стиль слоя "Наложение градиента" с настройками как на скрине.
Для создания заготовки для горизонтальной перекладины пользуемся способами, аналогичными созданию бесшовной текстуры бревна, только цвет основы - серый.
15. Рисуем боковой каркас и составляющие части стен
16. Рисуем каркас крыши

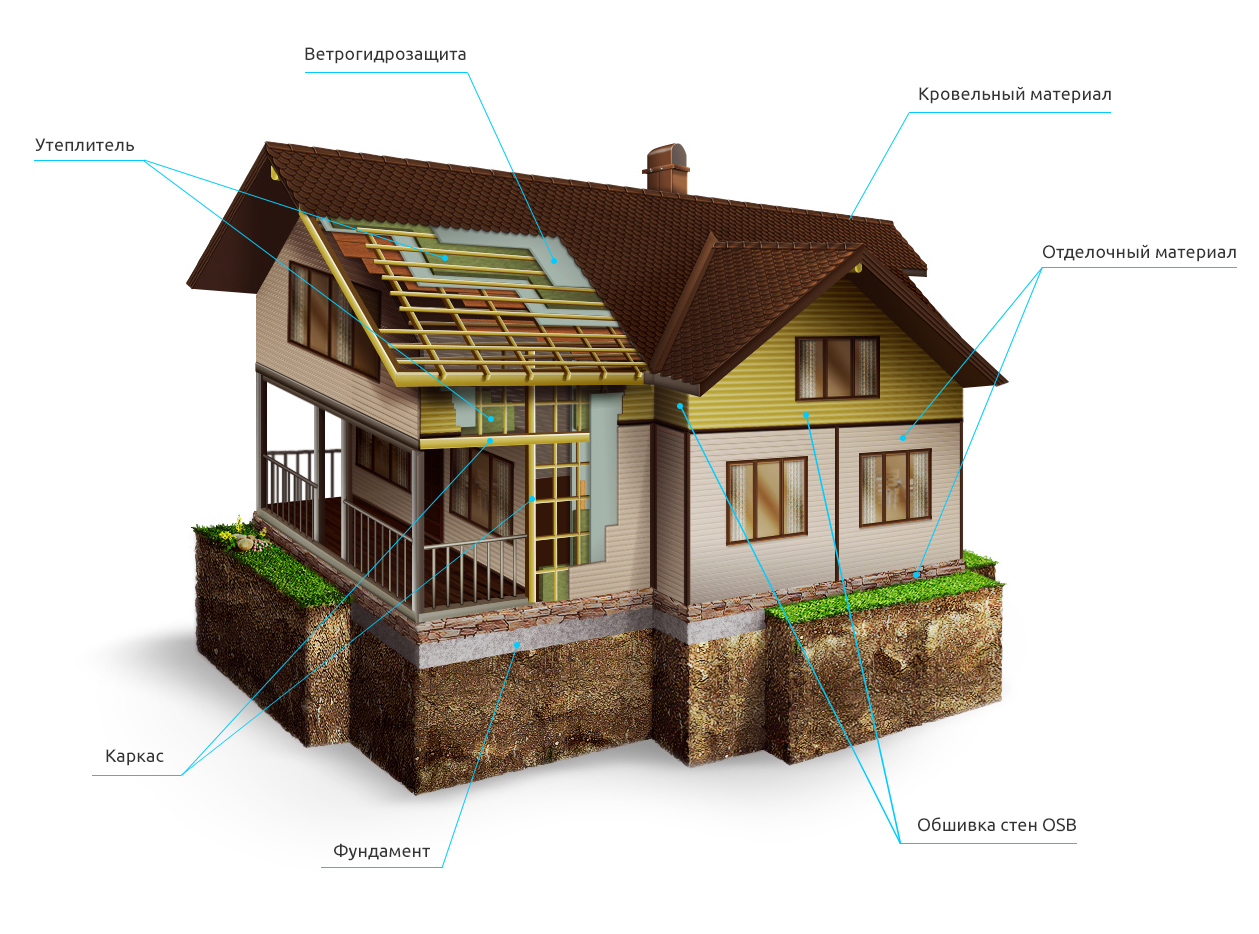

Поскольку нам надо было сделать наглядную картинку по технологии изготовления каркасного дома, надо показать из каких слоев состоит крыша:
на поперечные балки стелется гидрозащитный слой, сверху которого утеплитель, дальше слой ветрогодрозащитный и после этого уже покрывается кровельным материалом.
Рисуем в таком же порядке, причем учитываем, что слой утеплителя самый толстый, толщину показываем на боковом срезе. Дорисовываем опорные балки крыши, внутренние скаты, фундамент и каменную кладку (пока без текстур, красоту наводить будем позже).
На этом же этапе я убрала одно окно со 2-ого этажа, мне оно показалось лишним.
18. Добавляем срез земли, нарисованный в уроке Рисуем срез земли и подгоняем фундамент, накладываем черепицу из урока "Делаем текстуру черепицы", дорисовываем трубу.
19. Выбираем источник света
Для придания дому большей реалистичности, выбираем источник света и накладываем света и тени. Элементы, находящиеся ближе к источнику света, освещены сильнее, дальше - слабее.
Результат:
